​高压汞灯(高压水银灯)的结构原理,以及使用注意事项

2023-12-09 13:48 来源:咖思漫 点击:

高压汞灯(高压水银灯)的结构原理,以及使用注意事项

应一个网友要求,补充下高压水银灯的知识!谁如果需要哪一单项知识,请评论区留言,我会尽力满足,你的点赞和评论是我更新的动力!

高压汞灯又称为高压水银灯,它是一种利用气体放电而发光的灯。

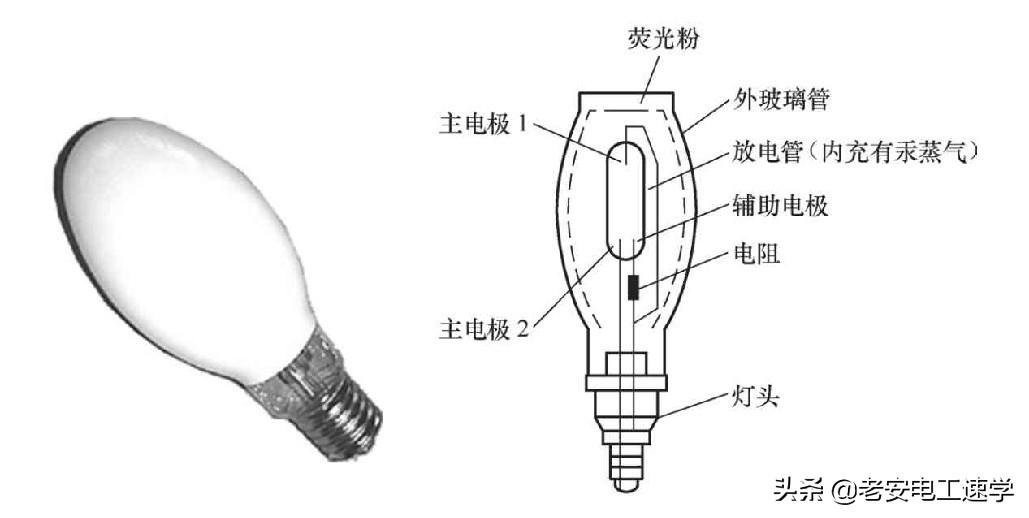

1.结构和原理

高压汞灯由两个玻璃管组成,外玻璃管内部装着一个小玻璃管,外玻璃管内壁涂有荧光粉,内玻璃管又称为放电管,它接有两个主电极和一个辅助电极,辅助电极上串有一个电阻,在放电管内部充有汞和氩气。

在通电时,电压通过灯头加到主电极1和主电极2,送给主电极1的电压另经过一个电阻加到辅助电极上。由于辅助电极与主电极2距离近,它们之间首先放电产生辉光,放电管内的气体电离。由于气体的电离,主电极1和主电极2之间也产生放电而发出白光,两主电极导通使它们之间的电压降低,因电阻的降压,主电极2与辅助电极之间的电压更低,它们之间放电停止。

随着两主电极间的放电,放电管内温度升高,汞蒸气气压增大,放电管发出更明亮的可见蓝绿色光和不可见的紫外线,紫外线照射外玻璃管内壁上的荧光粉,荧光粉也发出光线。由此可见,高压汞灯通电后,并不是马上就会发出强光,而是光线慢慢变亮,这个过程称为高压汞灯的启动过程,耗时4~8min。

2. 电路连接

高压汞灯具有负阻特性,即两主电极之间的电阻随着温度升高而变小,这是因为温度高,汞蒸气放电更彻底,通过的电流更大。这样就会出现温度升高→电阻更小→电流更大→温度更高的情况。随着温度不断升高,放电管内的气压不断增大,高压汞灯很容易损坏,所以需要给高压汞灯串接一个镇流器,对汞灯的电流进行限制,防止电流过大。

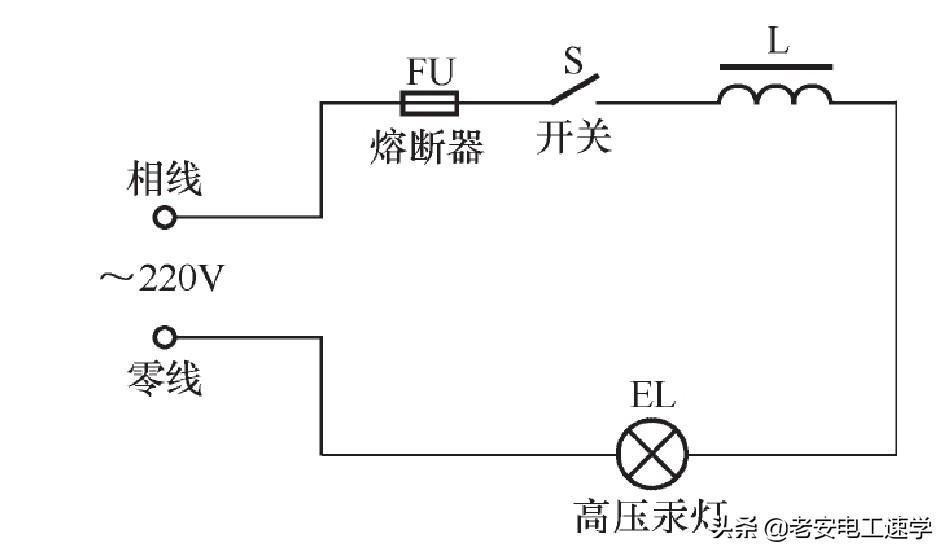

高压汞灯与镇流器的连接

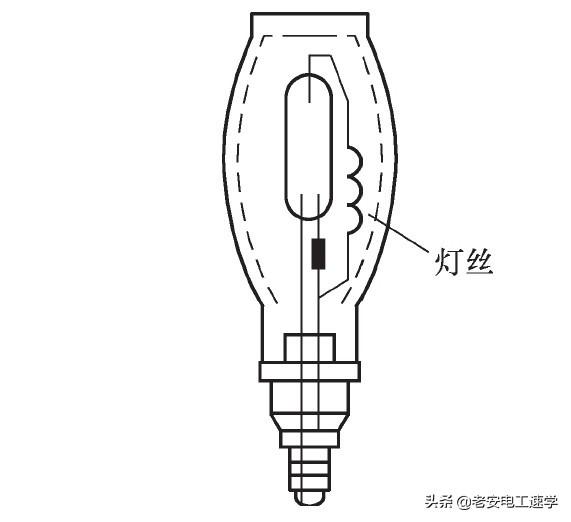

现在已有一种不用镇流器的高压汞灯,它是在高压汞灯内部的一个主电极上串接一根钨丝作为灯丝。

高压汞灯在工作时,有电流流过灯丝,灯丝发光,另外灯丝因发热而阻值变大,并且温度越高阻值越大,这正好与放电管温度越高阻值越小相反,从而防止流过放电管的电流过大。这种高压汞灯具有光色种类多、启动快和使用方便等优点。

3. 使用注意事项

在安装和使用高压汞灯时,要注意以下事项。

(1)高压汞灯要求电源电压稳定,当电压降低5%时,所需的启动时间长,并且容易自灭。

(2)高压汞灯要垂直安装,若水平安装,亮度会降低,并且容易自灭。

(3)如果选用普通的高压汞灯,需要串接镇流器,并且镇流器功率要与高压汞灯一致。

(4)高压汞灯外玻璃管破裂后仍可以发光,但会发出大量的紫外线,对人体有危害,应更换处理。

(5)若在使用高压汞灯时突然关断电源,再通电点燃时,应间隔10~15min。
