​英菲尼迪EX25中央显示器后视监视无反应

英菲尼迪EX25中央显示器后视监视无反应

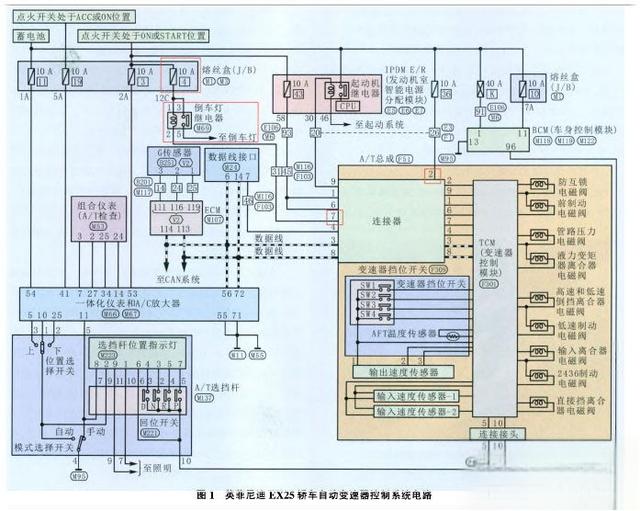

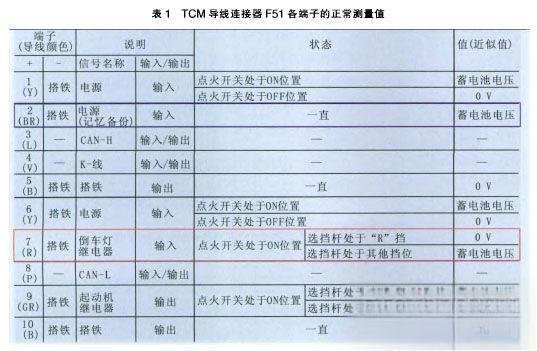

接车后：首先验证故障现象。挂R挡，仪表盘上的挡位显示正常，但中央显示器后视监视无任何反应．按CAMERA键，中央显示器能显示后视图像．但是观察倒车灯，倒车灯不亮。用CONSULT-3对车辆各个系统进行检测．无故障代码存储，监控TCM数据中的各挡位指示情况，正常；如图1所示，检查熔丝盒（J/B）中的4号熔丝，未熔断；测量倒车灯继电器（位于音响主机后部）的端子1、端子3与搭铁之间的电压，点火开关位于ON位时的电压为蓄电池电压，正常；测量倒车灯继电器端子2与搭铁之间的电压，点火开关位于任何位置、挡位在任一挡时，电压始终为蓄电池电压(正常情况下，点火开关位于ON位，挡位在R挡时，电压应为0V)．当断开TCM导线连接器F51时，该电压为0V(TCM导线连接器F51各端子的正常测量值如表1所列）。根据检测结果分析，导致故障发生的可能原因为倒车灯继电器控制线与常电源线短路，或者TCM内部短路。

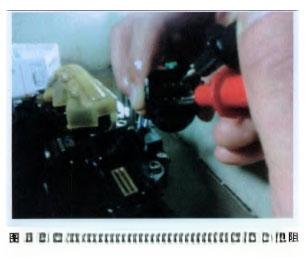

断开蓄电池正负极和TCM导线连接器F51,测量导线连接器F51的端子7与倒车灯继电器的端子2之间线路的导通性．正常．且与电源线和搭铁线之间无短路现象，据此将故障锁定在TCM内部损坏。拆下自动变速器阀体，如图2所示，测量导线连接器F51的端子7与端子2(常电源端子）之间的电阻，为7.2n(图3)，正常情况下，这2个端子应不导通，检查TCM导线连接器，无短路情况，据此确定TCM内部短路。

更换TCM后试车．故障排除。
