​奔驰SLK230轿车手动换档功能无作用

奔驰SLK230轿车手动换档功能无作用

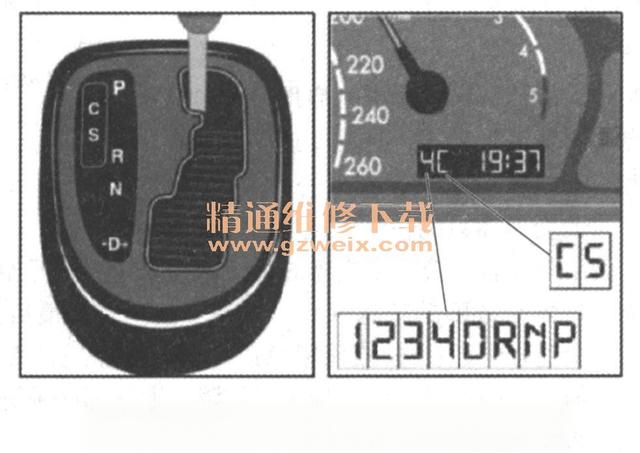

一辆行驶里程约8.5万km，配置M111发动机和722.6型自动变速器的奔驰SLK230轿车。车主反映：该车因前期换档冲击检修过自动变速器，换档冲击得到解决，但这次出现手动换档功能失效问题。   故障检修：该自动变速器具有自动换档和手动换档功能。试车，确认自动换档功能正常，手动换档功能不正常。由于换档模式信号是通过变速杆选择控制单元传送的，因此对变速杆电控系统进行自诊断，结果没有故障码。将变速杆挂入D位，分别向左、右侧拨动变速杆，同时查看诊断仪显示的工作数据。变速杆标准工作数据见表4-19。

在测试过程中发现，向右拨动变速杆，变速杆位置一直为D位，按钮＋的数据一直为无作用。若使劲向右推变速杆，以上两项数据能够发生变化。查看变速杆的安装位置，发现在静止状态下变速杆紧靠在D位槽孔右侧部位，说明安装位置不正确。重新进行调整，试车，数据恢复正常，故障彻底排除。

变速杆选择控制单元通过CAN总线传送变速杆位置信号。该控制单元的输入信号包括模式选择开关信号、强制降档开关信号、制动灯开关信号、15号电源信号、87号电源信号、58d号电源信号（照明）等。该控制单元的输出信号包括变速杆锁止信号、电位计电压信号、倒档信号等。在实际检修工作中，按照上面内容逐一进行排查，能够准确地排除故障。
