教你如何看电路图（一）
教你如何看电路图（一）

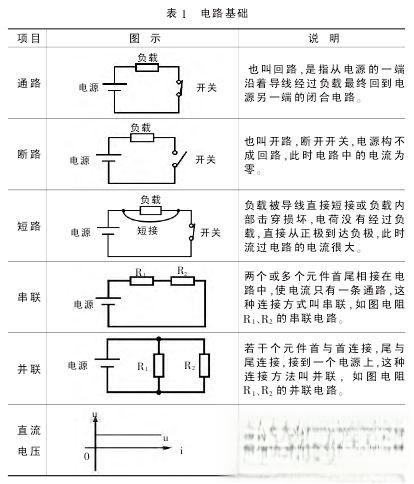

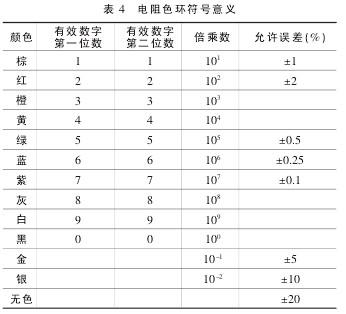

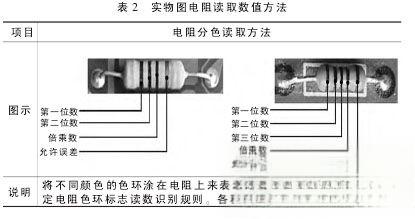

一、电路基础
二、电路图识读
（一）电路图认识读取要点有以下基本要点：
1.对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚。
2.通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置。
3.通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。
4.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连。
6.识读分线路上的开关、保险装置、继电器结构和作用。

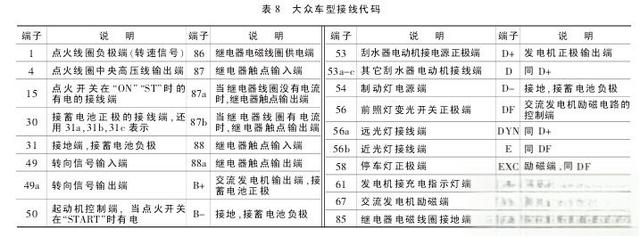

（二）电器电子元件标识

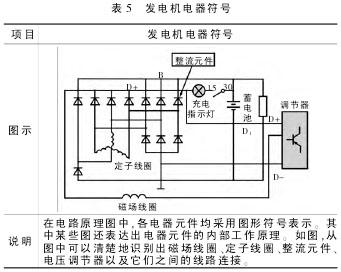

1.发电机电器

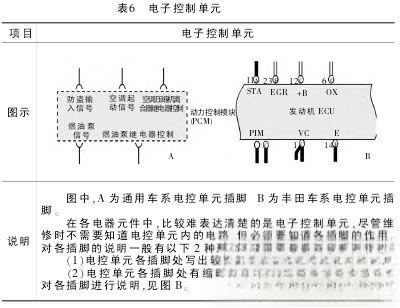

2.电子控制单元
3.导线标注

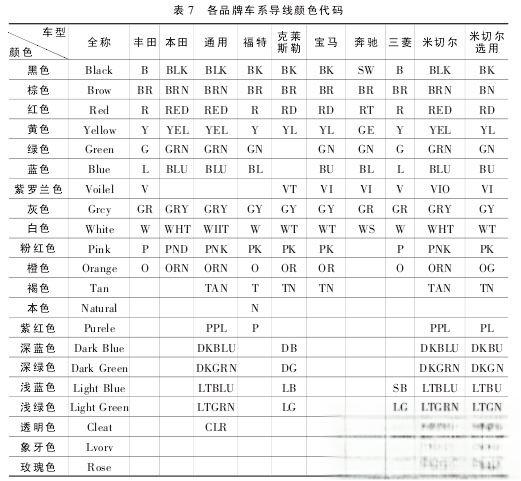

为便于在线束中查找导线，在电路原理图中，一般要对导线的线径、颜色甚至所属的电气系统做出标注。
（1）线径：一般用数字表示，数字大小代表导线的横截面积（单位：mm2）。
（三）电路原理图的识读方法
